HN-804Plug инжектор POE Hunter

520.0 Р
PoE-инжектор • 10/100 Мбит/с • 48 В, 24 Вт

HN-804Plug

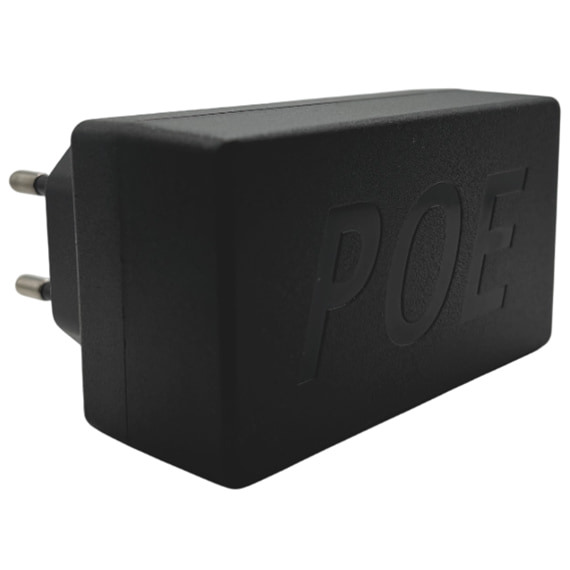

HN-804Plug — PoE-инжектор Hunter для питания IP-камер и другого совместимого сетевого оборудования через кабель витой пары. Объединяет данные от обычного сетевого порта с питанием 48 В DC и передаёт их через выход RJ45. Поддерживает соединение 10/100 Мбит/с и подачу питания по схеме Type B. Встроенная в корпус сетевая вилка позволяет вставить инжектор непосредственно в розетку 100–250 В AC.

Выходное питание 48 В DC до 0,5 А
Мощность 24 Вт выходное питание оборудования
Передача данных 10/100 Мбит/с Fast Ethernet
Питание PoE Type B 4/5 (+), 7/8 (−)

Подключение прямо в розетку

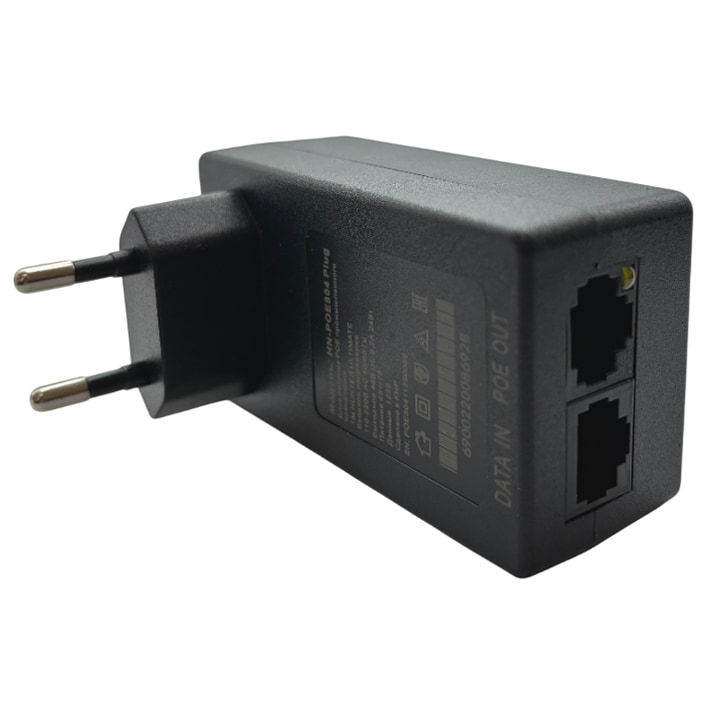

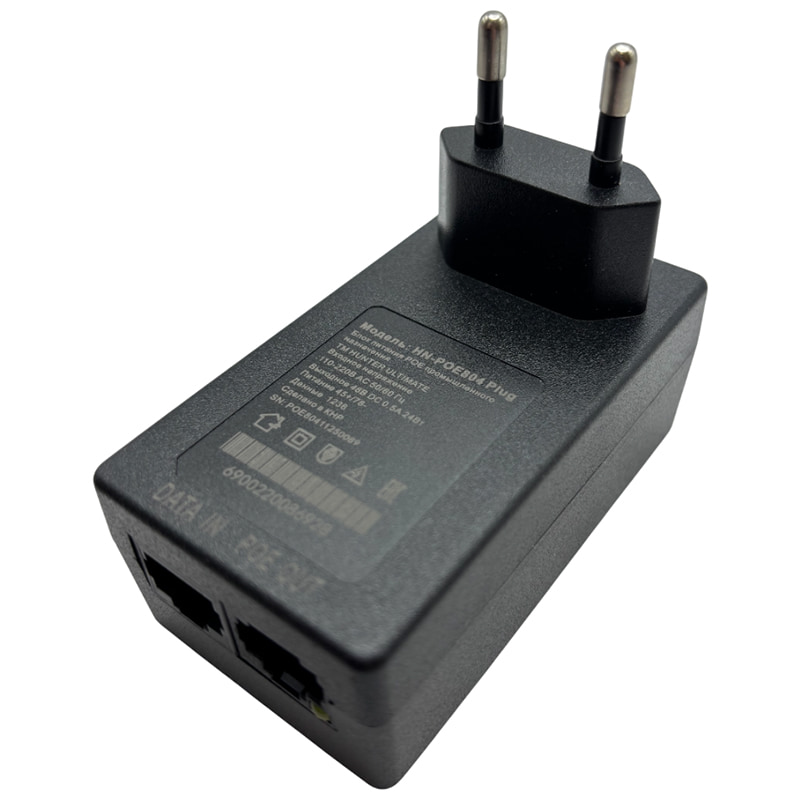

Сетевая вилка встроена в корпус HN-804Plug: инжектор устанавливается непосредственно в розетку и не требует отдельного сетевого шнура. К разъёмам RJ45 подключаются кабель от коммутатора или маршрутизатора и линия к PoE-устройству.

Питание PoE без замены коммутатора

Инжектор позволяет подключить совместимую PoE-камеру, точку доступа или другое сетевое устройство к коммутатору либо маршрутизатору без PoE. На вход RJ45 поступают данные, а на выходе RJ45 они объединяются с питанием. К конечному устройству прокладывается один сетевой кабель — отдельная линия питания рядом с ним не требуется.

Передача питания по схеме Type B

Питание передаётся по свободным парам кабеля Fast Ethernet: контакты 4/5 — положительный полюс, 7/8 — отрицательный. Выходное напряжение составляет 48 В DC, ток — до 0,5 А. Мощность подключаемого оборудования должна соответствовать возможностям инжектора — 24 Вт.

Защита питания

Предусмотрена защита от короткого замыкания и перепадов напряжения в сети с автоматическим восстановлением работы, а также защита выхода от перенапряжения.

Технические характеристики HN-804Plug

Тип устройства PoE-инжектор
Назначение Объединение сетевых данных и питания для передачи по витой паре
Стандарты IEEE 802.3, IEEE 802.3u, IEEE 802.3af, IEEE 802.3at
Скорость соединения 10/100 Мбит/с
Вход данных 1×RJ45, Fast Ethernet
Выход 1×RJ45, Fast Ethernet и питание PoE 48 В
Схема подачи питания Type B: контакты 4/5 (+), 7/8 (−)
Выходное напряжение 48 В DC
Выходной ток До 0,5 А
Мощность 24 Вт
Питание 100–250 В AC
Защита От короткого замыкания, перепадов напряжения в сети и перенапряжения на выходе
Восстановление работы Автоматическое после срабатывания защиты от короткого замыкания и перепадов напряжения
Подключение к электросети Встроенная в корпус сетевая вилка, непосредственно в розетку
